SiLM27517H

单通道 20V, 4A/5A 高欠压保护低边门极驱动器

样片申请

SiLM27517H-AQ Datasheet SiLM27517H Datasheet

产品概述

产品特性

安规认证

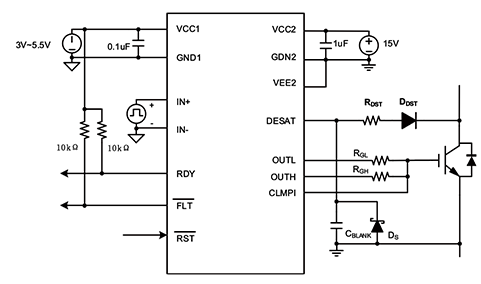

典型应用图

产品概述

SiLM27517H 系列是单通道高欠压保护低边门极驱动器，可有效驱动MOSFET和IGBT等功率开关。SiLM27517H 采用一种能够从内部极大的降低直通电流的设计，将高峰值的源电流和灌电流脉冲提供给电容负载，以实现轨到轨的驱动能力和典型值仅为 18ns 的极小传播延迟。

SiLM27517H 在 15V 的 VDD 供电情况下，能够提供 4A 的峰值源电流和 5A 的峰值灌电流。SiLM27517H 欠压锁定保护 (UVLO)12.5/11.5V。

产品特性

低成本的门极驱动方案可用于替代 NPN和 PNP 分离器件方案

4A的峰值源电流和 5A 的峰值灌电流能力

快速的传播延时（典型值为 18ns）

快速的上升和下降时间（典型值为 9ns/6ns）

13.5V 到 20V 的单电源范围

SiLM27517H 欠压锁定保护 (UVLO)12.5/11.5V

兼容 TTL 和 CMOS 的输入逻辑电压阈值

双输入设计(可选择反相或非反相驱动配置)

输入浮空时输出保持为低

工作温度范围为 -40°C 到 140°C
