SLMi350新品介绍

SLMi350采用DIP8GW封装，其峰值驱动电流能力达2.5A，通过采用业界领先的双电容隔离技术和“OOK”传输技术，实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压，并具有超过150kV/us的共模瞬态抗扰度（CMTI），保证了在极端恶劣工作环境下，可靠稳定地工作。另外，SLMi350可广泛应用于电机驱动，不间断电源（UPS），EV充电，逆变器等领域。其封装为图1所示 DIP8GW，提供大于7.0mm的爬电和间隙距离。

图1. SLMi350封装图

SLMi350的IGBT的驱动电路

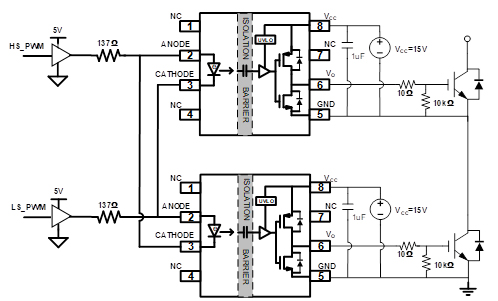

提供互锁保护功能的SLMi350的IGBT驱动电路如图2所示，由于同一桥臂上的两个IGBT的控制信号重叠或开关器件本身延时过长等原因，使上下两个IGBT直通，桥臂短路，此时电流的上升率和浪涌冲击 电流都很大，极易损坏IGBT。由于SLMi350支持输入互锁保护功能，可有效防止上下管的直通问题，严格防止了臂桥短路引起过流情况的出现。

图2. 提供互锁保护功能的SLMi350的IGBT驱动电路

SLMi350的显著优势

通过如图3所示的性能比较可以看出, SLMi350和市场上主流的国际大厂的光耦隔离驱动或是电容隔离驱动相比，优势极为显著：

• 输入端抗负压能力更强；

• 输出端电压耐压范围更宽；

• CMTI抗干扰能力更加出众；

• 工作温度更宽。

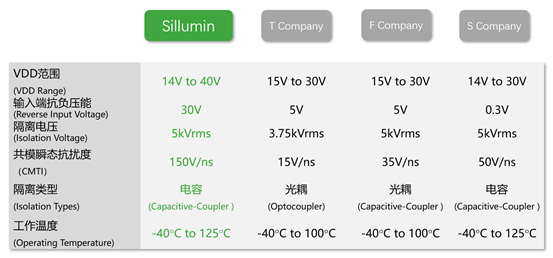

图3. SLMi350的性能比较

结论

目前，SLMi350已经在变频器，逆变器，UPS，感应加热等不同领域客户测试通过，现可进行大批量供应, 欢迎广大客户朋友到数明官网进行样品或评估板的申请。
